Le timing closure en conception VLSI et en ingénierie électronique désigne le processus itératif de conception visant à s'assurer que tous les signaux satisfont aux exigences temporelles d'un circuit synchrone cadencé. L'objectif principal de cette démarche est de garantir un transfert de données correct et un fonctionnement fiable à la fréquence d'horloge cible.

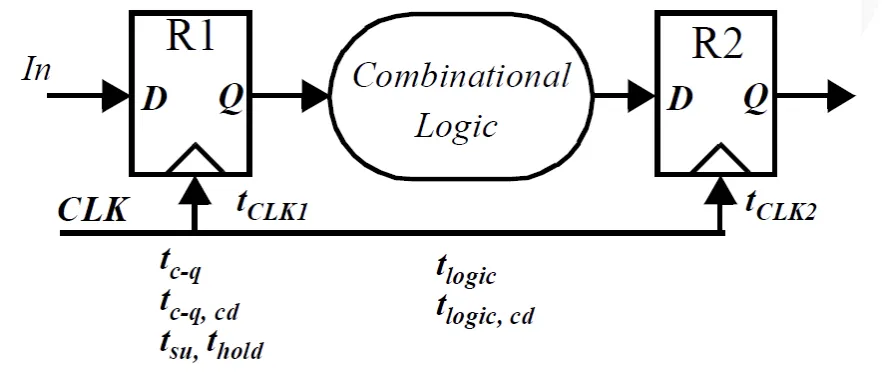

Un circuit synchrone se compose de portes logiques combinatoires qui traitent les fonctions sans mémoire et d'éléments séquentiels comme les bascules qui stockent les données. Grâce au timing closure, le circuit est ajusté par l'amélioration de la disposition et la restructuration des netlists pour modifier les délais de propagation.
Related Stories
Recevez les Dernières Actualités Sportives de Leemho
Recevez les dernières actualités sur le football, le basketball, les sports mécaniques et les breaking news sportives directement dans votre boîte mail. C'est gratuit !
SubscribeLa complexité croissante des circuits intégrés modernes, qui intègrent désormais des milliards de transistors interconnectés, rend cette étape cruciale pour éviter les défaillances fonctionnelles. Chaque chemin du design doit impérativement respecter ses contraintes temporelles sous peine d'entraîner des pannes au niveau du système.
Cette phase ne constitue pas une simple validation finale, mais plutôt un processus d'optimisation itératif et complet impliquant l'amélioration continue de la structure logique et de l'implantation physique. Les ingénieurs doivent ainsi affiner en permanence le placement et le routage pour surmonter les variations de délais.
Les Contraintes et l'Analyse Statique des Circuits
Les circuits numériques cadencés doivent impérativement respecter des contraintes rigoureuses pour assurer une performance optimale et éviter les erreurs de transmission de données. Le non-respect de ces limites temporelles peut compromettre irrémédiablement le bon fonctionnement de l'ensemble de la puce.
L'analyse statique des temps, ou static timing analysis, s'impose alors comme un outil d'évaluation indispensable pour vérifier si le circuit respecte ses spécifications sans recourir à des simulations lourdes. Elle permet aux ingénieurs d'identifier rapidement les chemins critiques présentant des retards excessifs.
Le chemin critique représente précisément le parcours le plus long entre deux éléments séquentiels, dictant ainsi la fréquence maximale à laquelle le processeur ou le circuit intégré peut fonctionner. La maîtrise de ce paramètre conditionne directement la vitesse globale du matériel électronique.
Enfin, la gestion des délais de grille et des délais de liaison par des techniques d'optimisation physique permet d'éliminer les marges négatives et d'atteindre la fermeture temporelle. Cette synergie entre conception logique et physique garantit la fiabilité des composants modernes.
